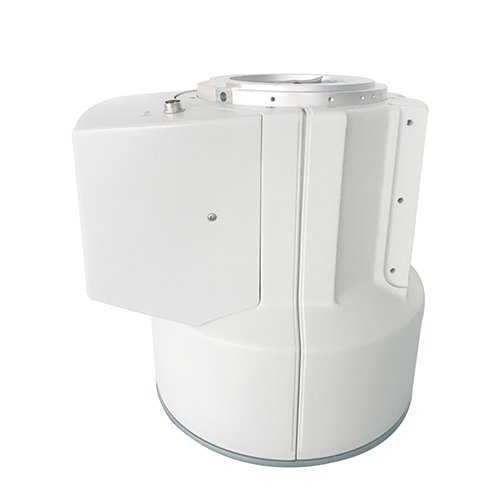

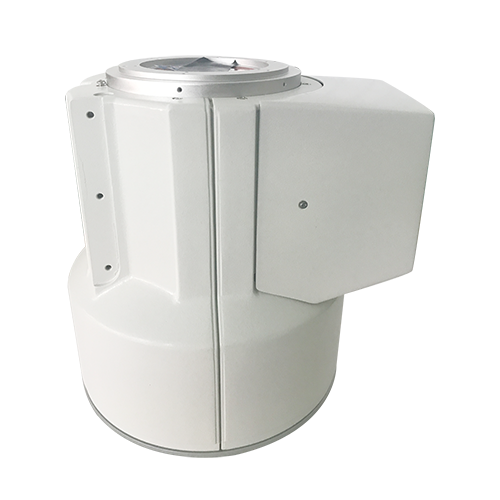

NK-23XZ-9寸医用x射线影像增强器 |多视野替换配件
NK-23XZ-9寸医用x射线影像增强器可替换泰雷兹（汤姆逊）TH9438QX、TH9438HX、TH59438 或东芝E5830HD、E5830SD、西门子、OEC等影像增强器
医用影像增强器，是 C 臂机、胃肠机、移动式透视机的核心真空光电部件，把穿透人体的微弱 X 射线，转化、放大成高亮度可见光动态图像，实现实时透视，降低患者辐射剂量。
结构：X射线影像增强器由X射线影像增倍管、管容器、内置于管容器内的专用高压电源以及驱动高压电源的低压电源构成。
工作原理：
X 射线 → 输入荧光屏（CsI 碘化铯）→ 可见光 → 光电阴极 → 光电子 → 静电聚焦高压加速（25~35kV）→ 输出荧光屏 → 高亮度可见光图像
| 有效入射野尺寸 | 215 ±3mm | 160 ±2mm | 120 ±2mm | 单位 |
|
阴极 0 0 0 V |
E1 60 121 78 V |
E2 612 305 368 V |
E3 2228 4710 7290 V |
阳极 30000 30000 30000 V |
| 输出图像直径中心分辨率 |
25±0 .5 ≥52 |
- ≥58 |
- ≥68 |
mm Lp/cm |
| 输入电压 | 24±1 | - | - | V（DC） |
