产品名称：移动式摄影 X 射线机
型号：NKY100

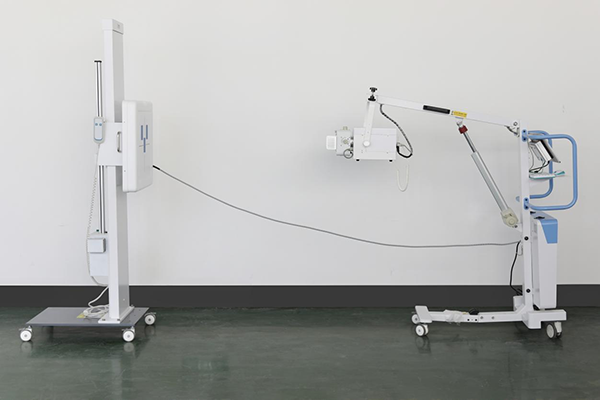

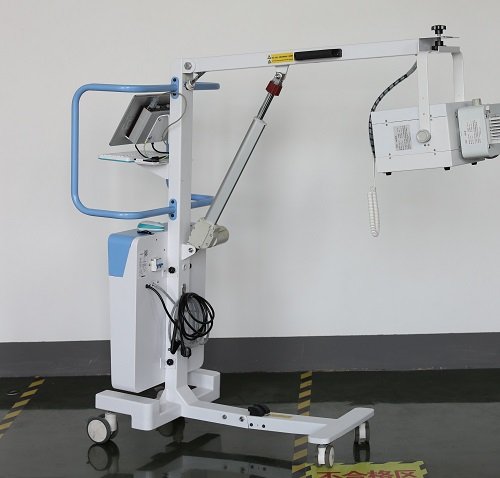

1.2 产品结构及组成
主要由 X 射线发生装置（包括高压发生器、X 射线管组件、限束器、手闸开关）、X 射
线成像装置（包括平板探测器、显示终端）、立式摄影架（选配）、移动机架、软件（DR 数
字影像系统）组成。
可广泛用于人体肢体的检查、诊断，适用于医院、诊所、体检中心、救护车、救灾、急救等医疗机构
结构简单、体积小、重量轻，不受环境限制，便于携带在不同地区、位置开展工作，可用于野外及特殊场合的 X 射线摄影；
1.3 产品基本原理
高压发生器给 X 射线管灯丝和金属靶两端提供电压，X 射线管阴极灯丝上产生大量电子在真空管内高速运动，撞击金属靶，由此产生射线。
在使用 X 射线摄影时，X 射线发生装置发出 X 射线穿透人体骨骼、肌肉等组织密度不
同的部位，将透过人体组织载有影像信息的 X 射线通过平板探测器，显示出密度不同的人体组织的影像，用于临床诊断。
区别于传统固定式摄影 X 射线，移动式摄影 X 射线机配有立式摄影架，用于支撑平板探测器，同时便于设备移动。
高压发生器参数
a) 管电压范围：40kV～125kV；
b) 管电流范围：10mA～100mA；
c) 加载时间范围：10ms～4000ms；
d) 电流时间积范围：0.1mAs～200mAs；
e) 输出标称电功率：5kW（管电压：100kV，管电流：50mA，加载时间：0.1s）；
f) 输入电源电压：220VAC
g) 输入电源频率：50Hz
X 射线管组件参数
a) 标称管电压：125kV；
b) 焦点：0.6/1.8；
c) 靶角：15°；
d) 管组件热容量：315W；
e) 靶材：W；
f) 阳极热容量：35KJ；
g) 阳极输入功率：小焦点 1kW；大焦点 5.6kW；
h) 最大连续热耗散：225W。
限束器参数
a) 等效总滤过：≥2.5mmAl；
产品性能
华锐影像 -15- 移动式摄影 X 射线机
b) 附加滤过：无。
平板探测器参数
a) 类型：闪烁体材料+光电二极管；
b) 像素尺寸：139μm；
c) 成像区域：430mm×430mm；
d) 采集矩阵：3072×3072；
e) MTF（空间分辨率）：≥2.5lp/mm；
