医用车载X光机：通常集成在体检车或移动DR车上，用于给群众做胸片、骨骼等医学影像检查，比如下乡体检、应急救援时的现场诊断
一、产品结构与原理

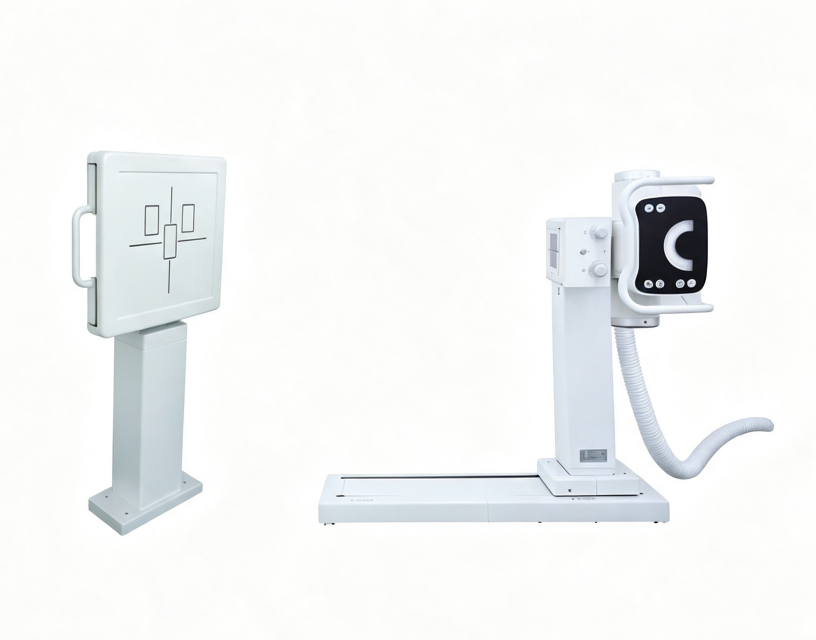

1. 产品结构
本产品由高压发生器、电器箱、数字平板探测器、限束器、X 射线管组件、限束器、操作台、影像系统、液晶显示器、立柱组成，其中 X 射线管组件、限束器、数字平板探测器、立柱适合在患者环境下使用。
2.工作原理：
1.高压电路
X 射线管所需高压由 220V 电源整流产生直流 311 电压，加至逆变器逆变产生高频方波，经配 套电路及 X 射线源组件中的变压器和倍压电路升至设定值。调压采用移相控制方式。
2.灯丝电路
X 射线管所需的灯丝点亮电压由灯丝电源板提供，直流电压经调整后产生一定幅度可调的直流电 压，再由电路逆变成中频方波送灯丝变压器隔离后供给灯丝。
3.控制电路
加载因素通过显示触摸屏控制与显示，上位机控制操作与显示，下位机控制高压电路和灯丝电路， 以实现对加载因素的控制。同时下位机控制旋转阳极的启动、X 射线源组件的机械运动等。
4.图像采集
X射线先经荧光介质材料转换成可见光，再由光敏元件将可见光信号转换成电信号，紧接着将模 拟电信号经A/D 转换成数字信号，然后千兆网模块再把数据矩阵传输到工作站，在工作站内经过自适 应增强处理，最后一幅完美的图像呈现在显示器上。
二、技术规格
1 主要电气参数
2.1 标称管电压：150kV 相应的最大管电流：320mA
2.2 标称管电流：500mA 相应的最大管电压：100kV
三、医疗场景
社区义诊、企业团检、校园筛查、野外救援等需要移动医疗资源的场合，医生可以直接在车上完成拍片和初步诊断。
