移动DR无法曝光如何排查原因？

移动DR推到床边，摆好体位，参数设好，手闸按下去——没反应。没报错，或者报了一个看不懂的代码。这时候最怕两种反应：一是直接怀疑球管坏了，二是反复重启碰运气。移动DR“无法曝光”是一个条件不满足的结果，而不是一个单一的故障点。理解它“凭什么能曝光”，比背故障代码更能少走弯路。

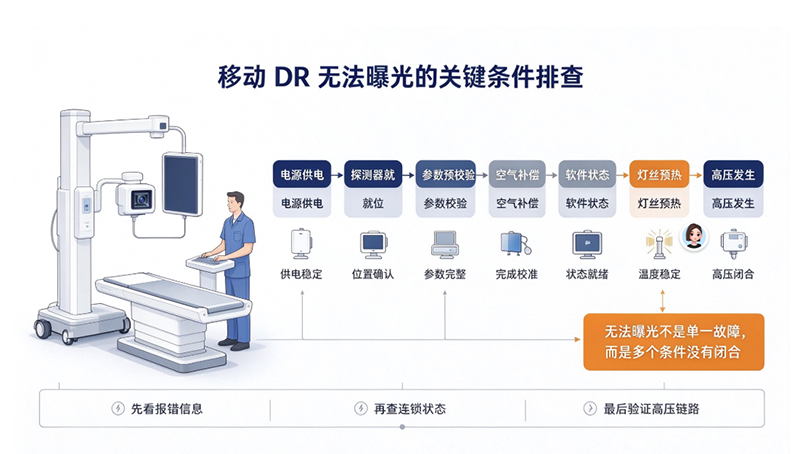

移动DR产生X射线的过程：高压发生器把电池或市电的电能升压，送到球管两端；球管阴极灯丝被加热后释放电子，阳极旋转起来承受电子撞击，高速电子打在靶面上“砸”出X射线；射线穿过人体后由平板探测器接收，转成数字图像。所以，一次成功曝光至少需要几个条件同时成立：供电够、灯丝能加热、阳极能转起来、手闸信号能送达、探测器已就绪、设备没有处在保护锁死状态。任何一个环节掉链子，曝光指令就会被“拦”在半路。



排查第一步：移动DR有车载电池，电量不足或BMS保护断电时，高压根本达不到启动阈值。

无线平板探测器未开机、未配对、电池亏电休眠，系统检测不到“探测器就位”，也会禁止曝光。

参数设置超出球管热容量、设备仍处于预热倒计时、或者误切到了维修模式，同样会让曝光按钮“失效”。

按照顺序排查一遍机器：先按手闸→电源电量→探测器就位→参数→预热状态→空开保险→软件重启，再动工具拆机。



排查第二步：手闸和联锁。

曝光手闸通常是两级开关：一档预备，触发灯丝加热和阳极启动；二档曝光，真正出射线。如果一档信号异常，机器会认为“预备条件没满足”，二档按下去自然没有反应。典型维修案例：报错提示手闸一档一直处于按下状态，拆下手闸后故障依旧，最终追到电路板上与开关并联的TVS管软击穿，把预备信号“短路”成了常通状态。这类故障用万用表测通断往往看不出问题，必须结合电压测量和原理图来判断。此外，机身防撞开关触发、机架限位联锁动作，也会直接锁死曝光功能，排查时需要一并确认。



如果操作链路和手闸联锁都没有问题，焦点就要转向高压和球管侧。球管要出射线，灯丝预热正常和旋转阳极启动正常是两个硬条件。报错代码能提供重要线索：高压系统显示E02，指向灯丝电流过低；E04、E05则分别指向旋转阳极启动电压或电流异常。灯丝加热异常可能出在灯丝板、球管灯丝本身，也可能是高压发生器内部供电路径的问题。旋转阳极卡死或驱动插头接触不良，同样会让曝光在“预备”阶段就中断。至于球管本身，灯丝断路、阳极过热保护或内部击穿，通常伴有更明确的报错或历史记录，不宜作为最先怀疑的对象。



按照无法曝光来排查：先确认所有“允许曝光”的条件是否闭合，再逐段验证手闸信号、预备信号、灯丝与旋阳反馈、高压输出。移动DR的故障很多时候藏在“软”的地方——一个软击穿的TVS管、一组接触不良的旋阳插头、一块亏电的探测器电池，而不是球管这个最贵、最显眼的部件。带着原理去测电压、看代码、分段隔离，比盲目换件更接近问题的根。
