北京时间1月2号来自西安**医疗器械公司的客户咨询潍坊华鼎电子技术有限公司，咨询高压电源TH-30C，下面是发给客户的高压电源的说明书。
一、输出接线方法：
1． HV接影像增强器的阳极，电压调节固定在30KV；
2． G4接影像增强器的泵电极，电压固定在3KV左右；
3． G3接视野控制电极，有三种模式：
常规模式为9″电压设定在3.2KV；
模式一为6″ 电压设定在6.5KV；
模式二为4.5″电压设定在10KV。

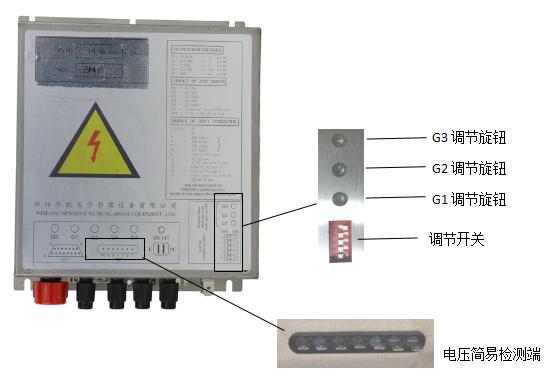

G3用来调节视野即影像增强器图像的大小。（使用G3调节旋钮调节）
4． G2接第二聚焦电极，也有三种模式：
常规模式为9″时的聚焦调节，预制在650V；
模式一为6″时的聚焦调节，预制在720V；
模式二为4.5″时的聚焦调节，预制在580V。
G2聚焦调节是用来调影像增强器图像中心部位的清晰度。（使用G2调节旋钮调节）
5．G1接第一聚焦电极，也有三种模式：
常规模式为9″时的聚焦调节，预制在140V；
模式一为6″时的聚焦调节，预制在150V；
模式二为4″时的聚焦调节，预制在160V。
G1聚焦调节是用来调节影像增强器图像边缘的清晰度。（使用G1调节旋钮调节）
二、输入接线方法：
输入用15芯接插件接线，接线方法如下：
15芯接+24V；
14芯为模式二6″；
6芯为模式三4.5″；
8芯接0V；
其中，9芯与1芯除个别厂家的X光机外一般不用。
以上是TH-30C高压电源的说明，如有需要或者疑问的朋友欢迎致电：0536-8322186或13371067208.
