广州的一家医疗器械公司致电潍坊华鼎电子技术有限公司,说影像增强器上的高压电源坏了,说换上了高压电源之后,影像增强器还是不行,但是那个损坏的高压电源拿下来的时候就已经烧坏了,我就和他说可能替换的型号可能不兼容,让他在检验一下,也有可能是替换的方式不对,导致高压电源接触不良,最后一种就是最不好的情况了,那就是影像增强器的其他部件损坏或者是内胆损坏,这种事最糟糕的。
今天就给大家来讲讲高压电源替换的七大步:
1.打开影像增强器,拆除原主电源板上的接线,然后用新的主电源板替换原有的电源板,并且按原样安装固定。
2.将增强器的HV高压线按原样插入本电源的高压输出接头。
3.将增强器的G2线按原样插入本电源的G2输出插头。

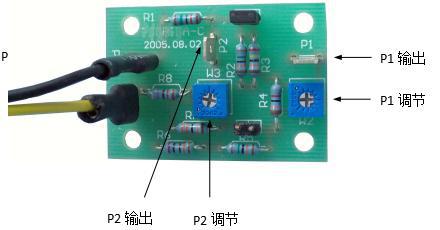

4.调节板一般不用调换,将调节板上PU按原样与G1相连。
5.将调节板上的接地点按原样与主电源的接地点相连。
6.将增强器上的阴极线E和黄绿色接地线插头,插到主电源上的另外两个接地点插座上。
7.将24V电源线接入,红线为+24V,绿线为0V。(原有的电源插头也可以相配)。

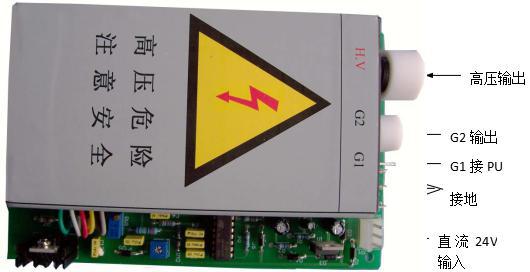

如下图:
相信大家对于高压电源的替换都有一定的了解了吧,如果有需要的欢迎致电:0536-8322186或13371067208
