乡村露天体检用现场用车载医用X光机

       车载医用X光机并非传统固定式设备的“简化版”或“低配版”，而是针对移动场景深度定制、集成了高频逆变技术、抗震结构设计与数字化影像链路的‌专业级诊疗工具.在偏远乡村的露天体检现场、在ICU病房的床旁，传统固定式X光机受场地限制，往往难以及时响应诊疗需求。作为移动医疗体系里的“行走影像站”，车载医用X光机正在打破空间壁垒，把原本只能在放射科完成的影像诊断，直接送到患者身边。我们就从它的核心工作原理出发，拆解专为车载场景定制的特殊结构设计，看清这类移动影像设备到底是“简化版便携机”，还是能真正扛住复杂场景考验的专业诊疗工具。


车载医用X光机‌：通常集成在体检车或移动DR车上，用于给群众做胸片、骨骼等医学影像检查，比如下乡体检、应急救援时的现场诊断。


车载医用X光机结构与原理

1. 产品结构

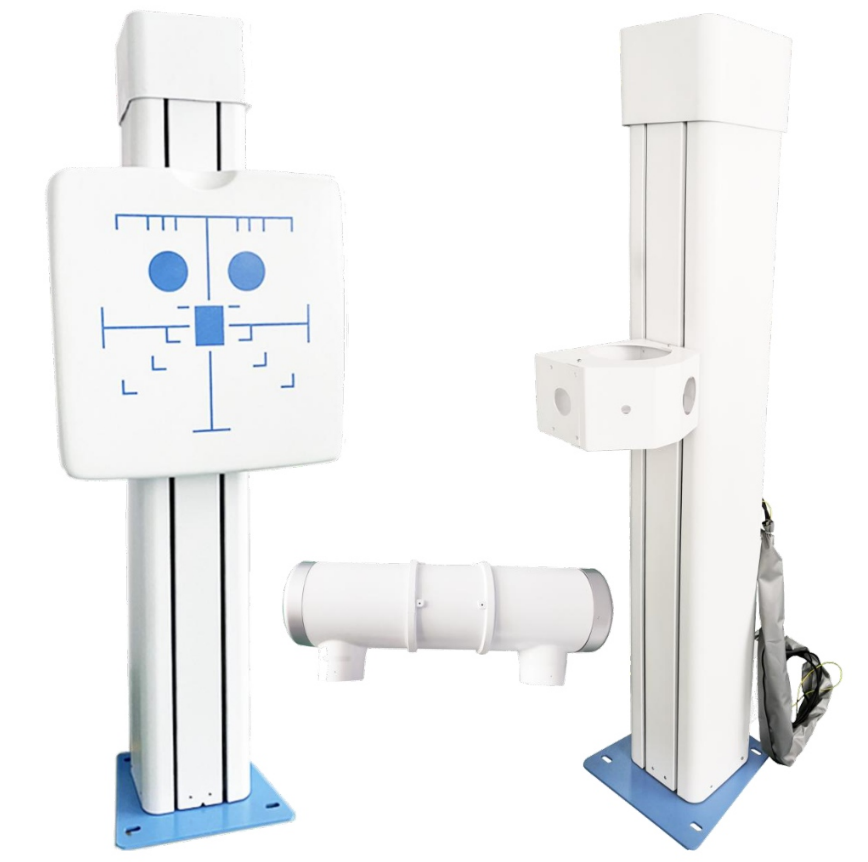

本产品由高压发生器、电器箱、数字平板探测器、限束器、X 射线管组件、限束器、操

作台、影像系统、液晶显示器、立柱组成，其中 X 射线管组件、限束器、数字平板探测器、

立柱适合在患者环境下使用。



2.车载医用X光机‌工作原理：

1.高压电路

X 射线管所需高压由 220V 电源整流产生直流 311 电压，加至逆变器逆变产生高频方波，经配 套电路及 X 射线源组件中的变压器和倍压电路升至设定值。调压采用移相控制方式。



2.灯丝电路

X 射线管所需的灯丝点亮电压由灯丝电源板提供，直流电压经调整后产生一定幅度可调的直流电 压，再由电路逆变成中频方波送灯丝变压器隔离后供给灯丝。



3.控制电路

加载因素通过显示触摸屏控制与显示，上位机控制操作与显示，下位机控制高压电路和灯丝电路， 以实现对加载因素的控制。同时下位机控制旋转阳极的启动、X 射线源组件的机械运动等。



4.图像采集

X射线先经荧光介质材料转换成可见光，再由光敏元件将可见光信号转换成电信号，紧接着将模 拟电信号经A/D 转换成数字信号，然后千兆网模块再把数据矩阵传输到工作站，在工作站内经过自适 应增强处理，最后一幅完美的图像呈现在显示器上。



技术规格

1 主要电气参数

2.1 标称管电压：150kV 相应的最大管电流：320mA



2.2 标称管电流：500mA 相应的最大管电压：100kV





车载医用X光机‌医疗场景‌：社区义诊、企业团检、校园筛查、野外救援等需要移动医疗资源的场合，医生可以直接在车上完成拍片和初步诊断。‌‌
