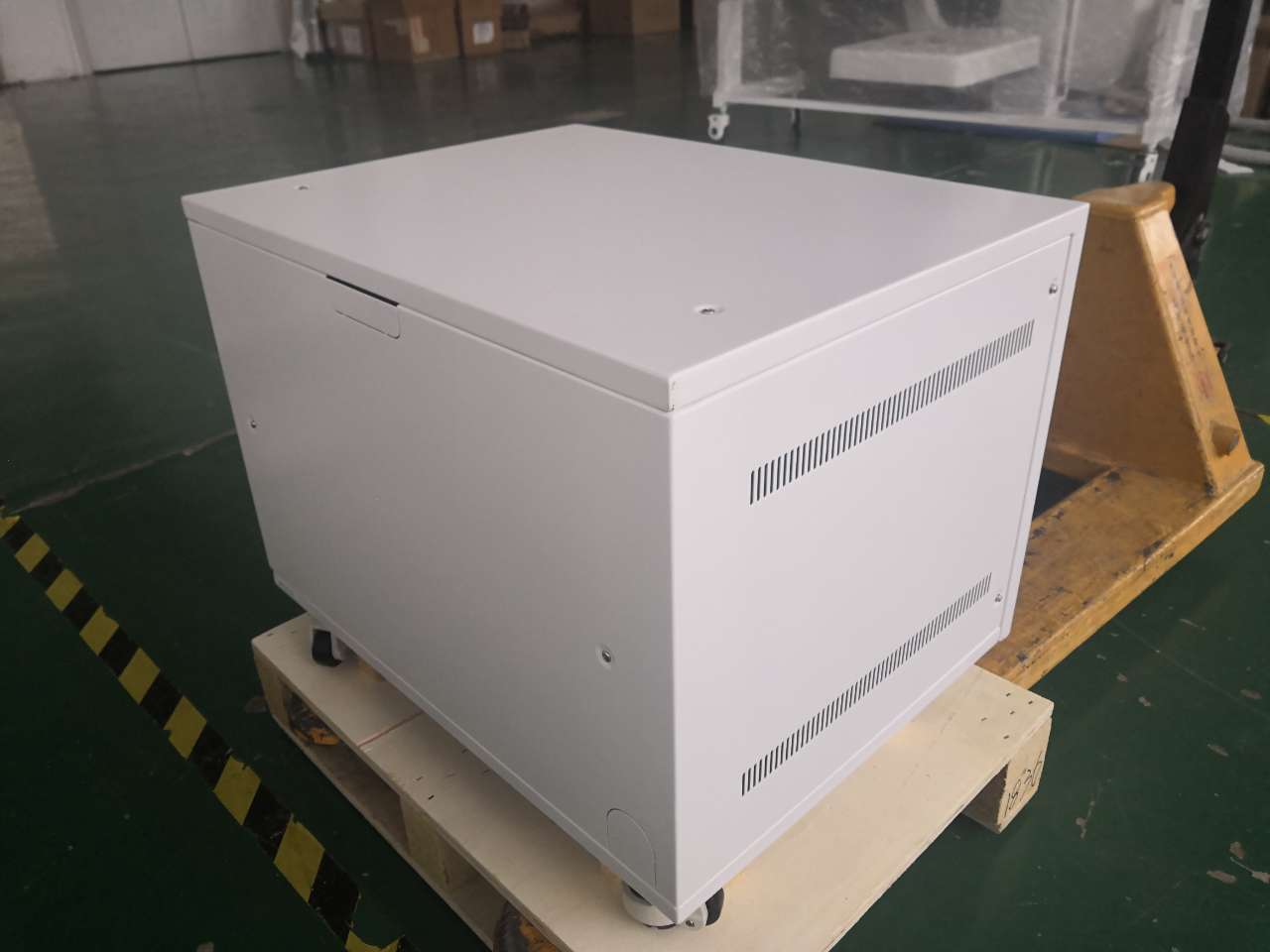

高频逆变高压发生器的工作原理主要涉及将工频交流电转换为高频交流电，再将其升压、整流为稳定的高压直流电，具体过程如下：
输入电源处理
首先，接入的工频交流电（一般为 220V 或 380V，50Hz 或 60Hz）会经过输入滤波电路。该电路主要由电感和电容组成，其作用是滤除电源中的高频噪声和杂波，为后续电路提供稳定、纯净的输入电源，减少电磁干扰，保证设备的正常运行。
逆变电路工作
经过滤波后的工频交流电进入逆变电路。逆变电路通常由功率开关器件（如 IGBT 或 MOSFET）及其驱动电路组成。通过控制电路产生的高频脉冲信号来控制这些功率开关器件的导通和关断。例如，当控制信号使 IGBT 导通时，电流通过 IGBT 形成回路；当控制信号使 IGBT 关断时，电流被切断。通过快速地交替导通和关断，将输入的直流电转换为高频交流电，其频率通常在几十 kHz 到几百 kHz 之间。
高频变压器升压
逆变电路输出的高频交流电输入到高频变压器的初级线圈。根据电磁感应原理，在高频变压器的次级线圈中会感应出与初级线圈匝数比相对应的高电压。由于高频变压器的工作频率较高，相比于传统的工频变压器，它可以在较小的体积和重量下实现较高的电压变换比，从而将电压升高到所需的数值，满足 X 光机产生 X 射线对高压的要求。
整流与滤波
高频变压器输出的高频高压交流电随后进入整流电路。整流电路一般由高压硅堆等具有单向导电性的元件组成，它将高频交流电转换为脉动的直流电。为了得到更加稳定的直流高压，脉动直流电会经过滤波电路进行滤波。滤波电路通常由电容和电感组成，电容可以储存电荷，电感可以阻碍电流的变化，通过它们的共同作用，滤除脉动直流电中的交流成分，使输出的电压成为平滑、稳定的直流高压，为 X 光管提供稳定的工作电源，确保 X 光管能够产生稳定、高质量的 X 射线。
反馈控制
为了保证输出的高压直流电的稳定性和准确性，高频逆变高压发生器还具有反馈控制环节。通过采样电路对输出的高压和电流进行实时监测，将采样得到的信号与设定的参考值进行比较，差值信号经过控制电路的处理后，调整逆变电路中功率开关器件的导通和关断时间，即调整输出的高频交流电的占空比等参数，从而实现对输出高压和电流的精确控制，使其始终保持在设定的范围内，以满足不同的成像需求和设备的安全运行要求。
