替换东芝影像增强器的型号和替换方法

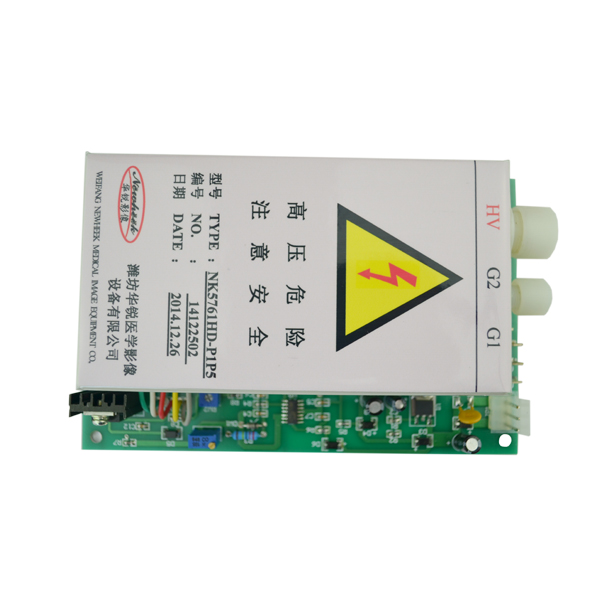

NK5761HD-P1P5型高压电源是为了替代东芝VP-33314型高压电源而设计的。其外形、安装尺寸以及输入、输出特性与原装电源基本相同,完全可以替换使用,在稳定性和可靠性方面有独到之处。电源分为主电源板(安装在影像增强器内部)和调节板两块。
1.打开影像增强器,拆除原主电源板上的接线,然后用新的主电源板替换原有的电源板,并且按原样安装固定。
2.将增强器的HV高压线按原样插入本电源的高压输出接头。注意必须插到底!
3.将增强器的G2线按原样插入本电源的G2输出插头。
4.调节板一般不用调换,将调节板上PV按原样与G1相连。
5.将调节板上的接地点按原样与主电源的接地点相连。
6.将增强器上的阴极线E和黄绿色接地线插头,插到主电源上的另外两个接地点插座上。
将直流24V电源线接入。红线为+24V,黑线为0V(原有的电源插头也可以相配)
