台湾一家器械公司致电潍坊华鼎电子技术有限公司,反映泰雷兹影像增强器上的高压电源TH7195已损坏,询问我司有没有性能相同,可以完全替换的高压电源?告之客户华鼎电子TH-30C3小高压是专门为泰雷兹TH7195高压电源特殊订做,其外形、安装尺寸以及输入、输出特性与原装电源完全一模一样,可以放心替换使用,在稳定性和可靠性方面有独到之处,决对不会逊色于泰雷兹原装的高压电源。

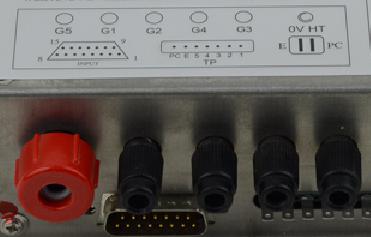

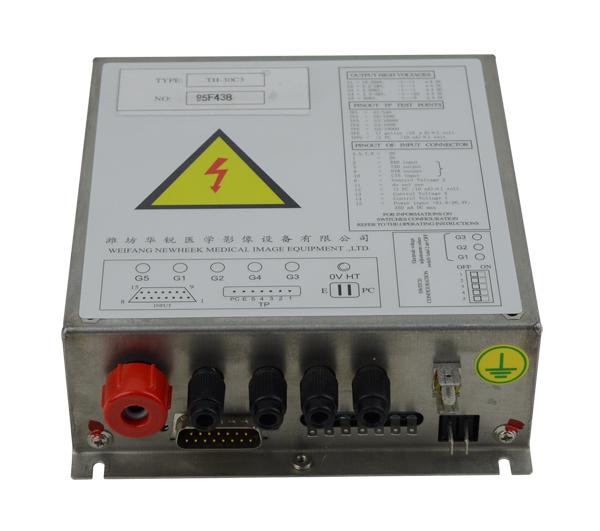

高压电源产品外观及参数详见下图。
关于华鼎电子TH-30C3高压电源的功能介绍及维修更换注意事项如下:
华鼎电子TH-30C3高压电源电参数指标 适配于泰雷兹影像增强器高压电源 |
|||
输入指标 |
24V+1V |
600mA |
|
输出指标 |
电压范围 |
调整电压 |
电流 |
G1 |
100-300V |
140V |
5-50μA |
G2 |
300-1100V |
M1 650V |
1-50μA |
M2 720V |
|||
M3 580V |
|||
G3 |
2.4-12.5kV |
M1 650kV |
1-20μA |
M2 720kV |
|||
M3 580kV |
|||
G4 |
2.4-3kv |
3.0kV |
3-20μA |
HV |
29.5-30.5kv |
30kV |
3-20μA |
1、功能介绍
(1)HV端接影像增强器的阳极(HV端即G5端)。
(2)G4接影像增强器的泵电极。
(3)G3接影像增强器的视野控制电极,对应三种模式:9寸、6寸和4.5寸;
G3用来调节视野大小即影像增强器图像的大小。
(4)G2接影像增强器的第二聚焦电极,也有三种模式:9寸、6寸和4.5寸;
G2用来调节影像增强器图像中心部位的清晰度。
(5)G1接影像增强器的第一聚焦电极,也有三种模式:9寸、6寸和4.5寸;
G1用来调节影像增强器图像边缘的清晰度
2、维修更换注意事项
(1)以下所提到的注意事项必须是保证影像增强器的内胆可以正常使用的前提下进行的(除内胆放电、漏电、进气、输入屏凹陷等内胆损坏情况)。
(2)安装前请将影像增强器上与高压电源连接的高压线用酒精清洁干净并晾干,以免高压线不干净,引起安装后产生放电的现象。
(3)在安装时,将清洁后的高压线根据线号连接到高压电源的所对应的高压输出端口。切记连接时高压线必须插到底,并紧固高压线。以免高压线松动产生打火现象。
(4)如果高压线也做好清洁了;同时也紧固好了,但是高压端还是有轻微的放电。可以在断电的情况下拔出高压线,在线上涂点高压硅脂重新连接后就会解决放电问题。
(5)在调图像过程中,可以根据说明书所提到的方法进行调。
(6)对于设备的使用环境要严格要求,从根源杜绝因空气潮湿等非正常工作环境而导致放电,烧毁设备现象的发生。
讲到这里,相信大家对于TH7195型高压电源的参数、维修安装注意事宜,都应该有所了解了吧,如果后期您遇到任何问题,欢迎致电0536-8322186,13371067208进行详细
