大家都知道高压电源是影像增强器很重要的一个部件,检验高压电源也是重中之重,尤其是高压电源的调压以及高压电源适不适合这种型号的影像增强器,这也是一个非常重要的问题,下面就让我们一起来看看高压电源是如何检验的?
检验高压电源前首先要准备好工具,需要准备那些工具呢?并且它们都有什么作用呢?第一个高压静电机也就是我们所说的高压表,它的功能就是测量高压电源,如果高压电源数值过大,不能用万用表,只能用高压表,下一个就是准备需要检测的高压电源,最后一个就是万用表了,数值不是很大的就用万用表,现以华锐影像NEWHEEK的高压电源为图示进行讲解:

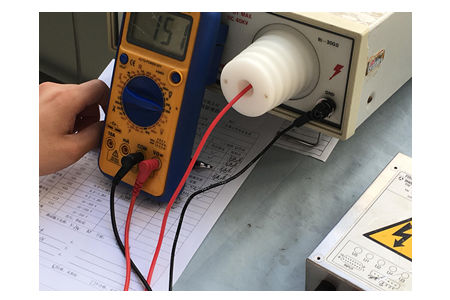

用黑线接外壳D,红线接1234来进行测量。
再就是可以调大小,如G3的端子把电压表调制最高或者是最低来检测这个高压电源有没有超出可控范围。

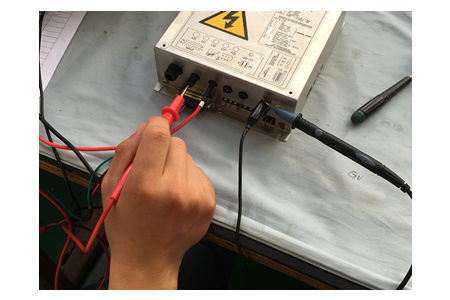

前期工作都准备好了,最重要的一步就是怎么检验,也就是检验流程:首先用测试线将高压电源与高压表连接,再就是把高压表接通电源,最重要的一步就是将高压表GND接电端子与高压电源的外壳连接,把高压电源通电24V,最后就是记录数据。一定要注意的一点就是测量HV的时候高压表要用粗线,测量G1234的时候用细线,这个地方时最容易出错的。
最后用完高压表,高压电源一定要断电以避免引起不必要的损失,想必大家对这一块也有一定的了解了。
